产品特点

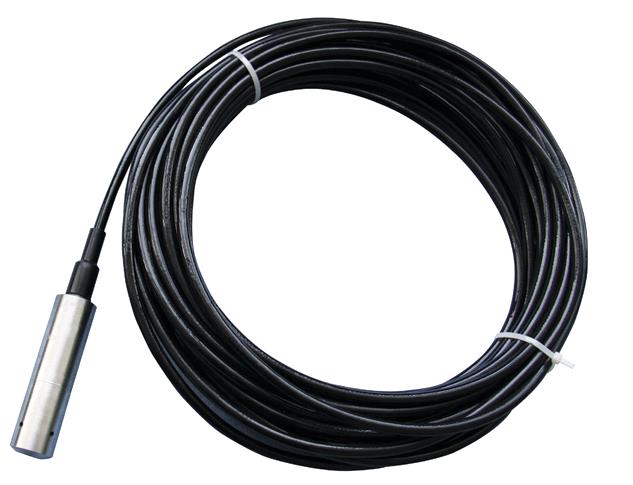

分体式结构,投入(插入)液体中的传感器部分为全密封不锈钢结构,电子线路壳体为铸铝结构件,安装于方便接线的地方,便于调�：徒酉�;
技术参数
测量范围(FS) 0~0.5m…200mH2O或0~5KPa…2MPa
允许过压 2倍满量程压力
测量介质 与316/304不锈钢兼容液体(特殊可选防腐型)
综 合 0.25% 0.5%
长期稳定性 典型:±0.1%FS/年 :±0.2%FS/年
使用温度范围 一体式:-20℃~70℃ 分体式(插入式):-20℃~80℃
补偿温度范围 一体式:-10℃~55℃ 分体式(插入式):-10℃~70℃
零点温度漂移 典型:±0.02%FS/℃ :±0.05%FS/℃
满度温度漂移 典型:±0.02%FS/℃ :±0.05%FS/℃
供电范围 12~36VDC(一般24VDC)
信号输出 4~20mA/1~5VDC/ 0~5VDC
负载电阻 ≤(U-10)/0.02Ω
结构材料 外壳:不锈钢1Cr18Ni9Ni 膜片:不锈钢316L
密封: 氟橡胶 电缆:Φ7.2mm聚氯乙烯电缆
绝缘电阻 100MΩ,50VDC
防护等级 外壳防护等级IP68
安全防爆 Ex iaⅡ CT5
响应时间 ≤2 ms
重 量 约250克
分 辨 率 无限小(理论),1/100000(通常)
工作原理
用静压测量原理
当液位变送器投入到被测液中某一深度时,传感器迎液面受到的压力为P=p.g.H+PO式中;
P:传感器迎液面所受压力??????单位:Pa
p:被测液体密度,??????????单位:kg/m3
g:当地重力加速度,?????????单位:m/s2
Po:液面上大气压,????????? 单位:Pa
H:传感器投放液体的深度???????单位:m
同时,通过导气电缆将液面上的大气压PO引入到传感器的背压腔,以低消传感迎液面的PO,使传感器测得压力为:P=O.gH显然、通过测码压力P、可以得到液位深度H、传感感测的压力信号经电路转换放大、被补偿后以标准信号输出
产品应用:
工业现场液位测量与控制、城市管廊供水及污水处理、石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。
产品特点:具有反向极性和限流保护;激光调阻温度补偿,零点、量程可现场调节;范围宽抗腐蚀,适于多种介质;过载及抗干扰能力强,性能稳定。
